電路板加工后，為什么要進行PCBA測試？
PCBA測試是確保生產和交付質量的關鍵步驟，它決定了產品的最終性能。其目的是通過在模擬電路板實際組裝到整機中時通過全功能測試來找出組裝不良的電路板，以便在組裝到計算機中之前找出所有可能有缺陷的電路組裝板。為了避免整機組裝后發現缺陷，徹底拆除重組，造成工作時間的浪費和材料的浪費。
PCBA的測試原理是什么？

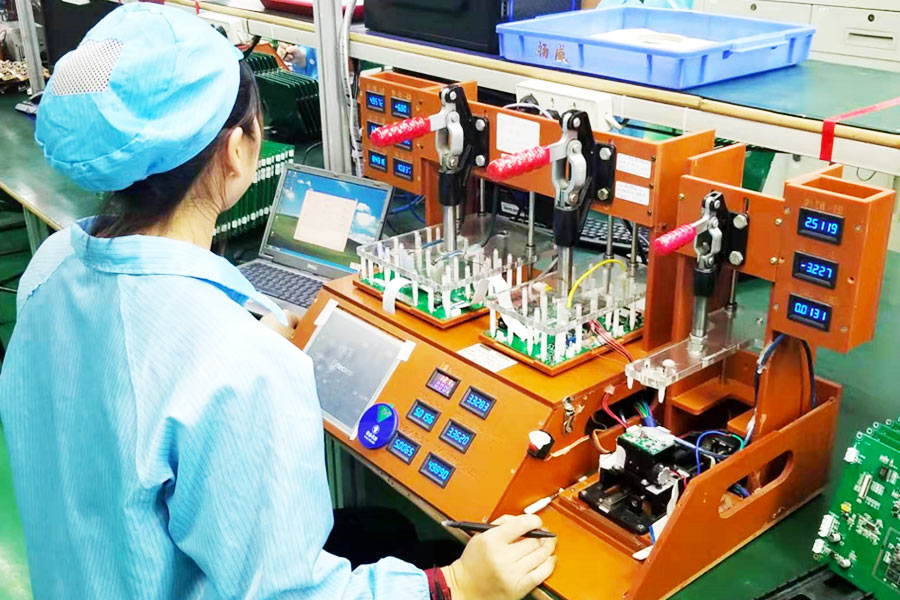

PCBA測試是指根據客戶設計的測試點，程序和測試步驟制作FCT測試治具，然后將PCBA板放在FCT測試臺上以完成測試過程。 PCBA的測試原理是通過FCT測試臺連接PCBA板上的測試點，從而形成完整的路徑，連接計算機和燃燒器，并上傳MCU程序。 MCU程序?qū)⒉东@用戶的輸入動作（例如，按住開關3秒鐘），控制附近電路的開關（例如LED閃爍）或通過計算來驅動電動機旋轉。通過觀察FCT測試臺上測試點之間的電壓和電流值，并驗證這些輸入和輸出動作是否與設計一致，就可以完成整個PCBA板的測試。
制作PCBA測試臺需要哪些設計文件？

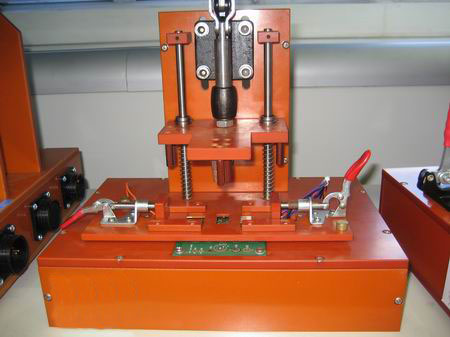

為了制造PCBA測試臺（通常稱為FCT功能測試臺），客戶需要提供PCBA板的測試點，測試點之間的標準電壓/電流值，允許的誤差范圍，測試步驟以及其他說明文件。
測試點文檔舉例：
ICT和FCT在PCBA測試中有什么區別？
PCBA測試是確保交付質量的關鍵步驟。一般客戶需要提供測試計劃，包括測試點，程序，測試步驟等。PCBA電子制造商應根據設計文件進行相應的ICT和FCT測試。 ICT（電路測試）主要針對組件級別。通過接觸PCBA板上每個組件的引腳并測量其值是否與標稱值一致，檢測電阻，電容，電感和其他組件的值和極性是非常重要的手段。
但是，隨著電子工業過程能力的迅速發展，ICT測試變得越來越少，因?yàn)樵S多組件的質量可以達到50ppm以下，完全滿足了電子產品的過程良率。此時，F(xiàn)CT（功能測試）特別重要。 PCBA制造商將根據設計文件發布FCT測試臺，將PCBA板放置在測試臺上，將測試點捕獲在PCBA板上，通過燃燒器編寫程序，然后模擬產品的輸入和輸出動作以達到測試目的。在某些情況下，還需要上位計算機軟件進行協作。 FCT測試是一種接近產品級別的功能測試，可以有效覆蓋產品性能范圍，是一種非常有效的手段。
PCBA加工服務流程
1. 項目咨詢/報價：客戶提供完整PCBA資料報價；
2. 客戶下單：客戶確認報價，簽訂合同，支付預付款；
3. 工程評估：工程評估客供資料，轉化為最終生產資料；
4. 采購原料：采購根據生產資料，安排PCB制板和元件采購；
5. PCBA生產：齊板齊料后，進行SMT、DIP焊接加工；
6. PCBA測試：根據客戶需求對產品進行測試；
7. 包裝售后：客戶支付尾款，PCBA打包出貨。
