一、焊料粘貼階段

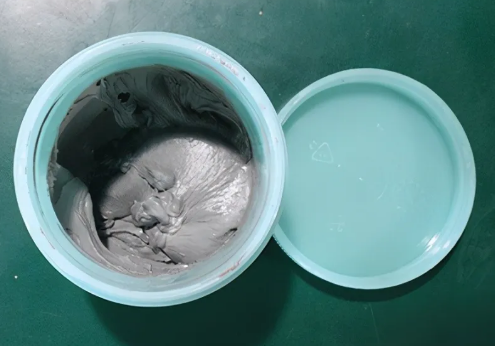

1.1 焊膏
焊膏（或焊膏）是焊接的關鍵材料。作為維基百科，它是印刷電路板制造過程中使用的一種材料，用于將表面貼裝元件連接到板上的焊盤上”. 膏體最初是粘性的，加熱后貼在PCB板上的元件上（需要嚴格按照溫度曲線），它會融化，然后凝固，形成電氣連接。

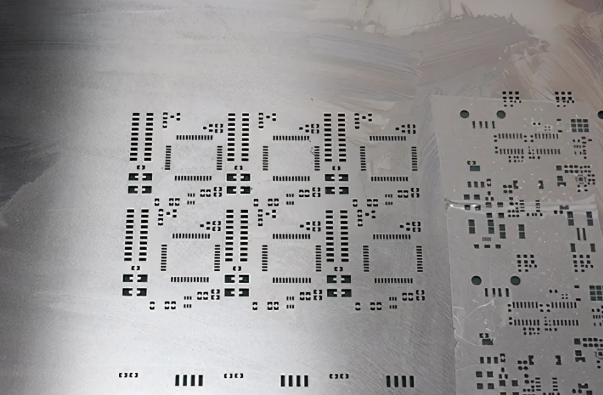

1.2 PCB模板
印刷電路板模板是一塊鋼板(也稱鋼網)，上面有很多孔。這些孔被激光切割，使焊膏流動。

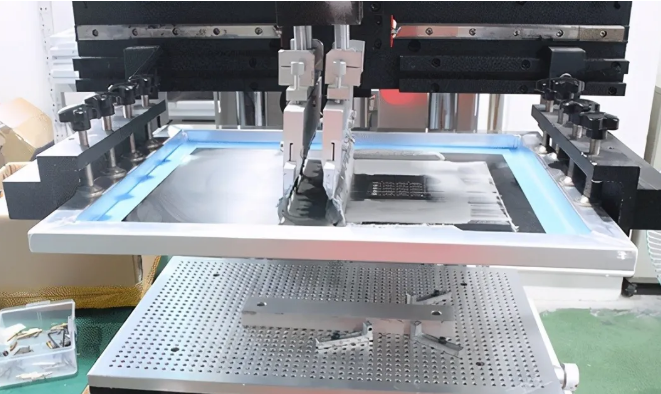

1.3 錫膏印刷機
在粘貼過程中，我們需要確保模板孔對準相應的焊盤，然后刷上尖叫聲，以確保所有的焊盤都能貼上尖叫聲。當然，你可以手工粘貼尖叫聲，但那不適用于數百塊板，這就是為什么需要一臺錫膏印刷機。
在圖中，我們使用全自動錫膏印刷機，以確保錫膏在正確的位置上擦亮準確。
二、自動元件放置
印刷電路板上的焊料尖叫聲后，下一步是把電子元件放在裸板上。

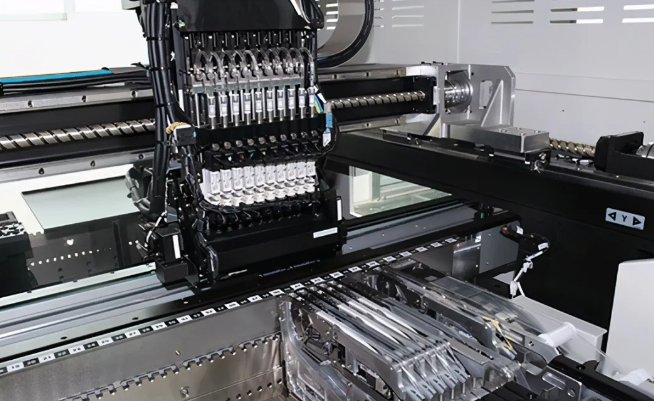

2.1 貼片機
貼片機是電路板裝配生產中的關鍵設備，它決定著產品的質量和速度，也決定了產品的最大生產能力。基本上，它是用來“拾取組件，并將其放置到正確的位置”。
工程師將首先在機器的特殊位置安裝所需的所有組件，如電阻/電容器/集成電路/連接器等，然后對貼片機進行編程，告訴它“嘿，把這個電阻/電容器放在這里”。
對于一個貼片機的關鍵規格是它能有多精確。在圖中，我們使用的貼片機是SM481-PIUS，它可以處理電阻/電容器0201封裝和0.3mm的BGA IC。
2.2 真空壓縮機
貼片機與真空壓縮機一起工作，它通過一個微小的噴嘴來拉動部件的后部，因此通常，您會看到機器中有幾十個噴嘴。
對于PCBA原型/小批量組裝來說，時間成本最高的工序是元器件的安裝/編程和調試，這就是為什么一個項目有啟動費，而單位焊接費從10個減少到50個的原因。
2.3 加膠機
有時，PCB的兩邊都有元件，當一邊焊接時，另一邊的元件可能會脫落，特別是元件較重或較大時。加膠機將膠水涂在PCB板上，使元器件牢固地坐在PCB板上。這對波峰焊很重要，在波峰焊中，焊波的力可能會使較大的元件移位，或者對于雙面波峰焊或回流焊，以防止元件脫落。
三、回流焊

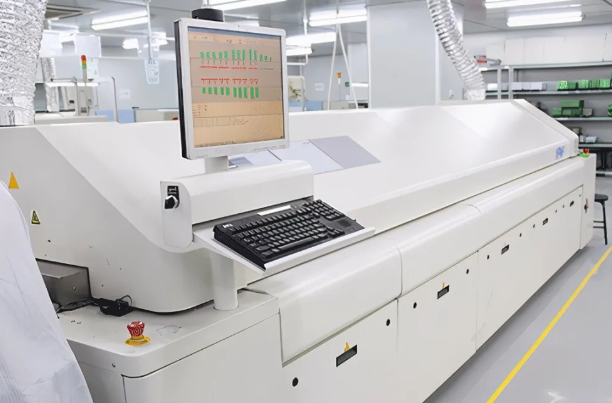

3.1 回流焊爐
通常，對于表面貼裝元件，使用回流焊。將元件放在裸板上后，用這臺名為“回流焊爐”的機器加熱。
將放置元件的PCB板從一端放入機器，在雙軌傳送帶上，新放置元件的電路板通過回流焊爐的熱區和冷區（大部分SMT工廠是10個區），精確控制焊料的熔化和冷卻，以填充焊點，焊膏熔化后變硬，形成電連接。當PCBA板到達另一端時，連接變得牢固。
電路板從機器里出來時很熱，所以需要手套來拿。
3.2 回流焊溫度曲線

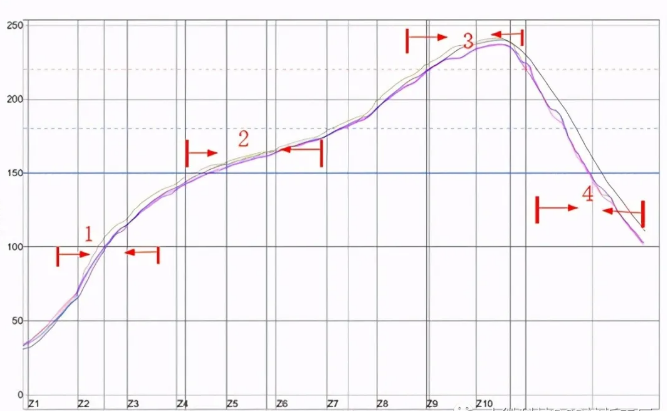

與回流焊相關的溫度曲線是確保零件正確連接的最重要參數。與再流焊溫度曲線相關的主要溫度變化可分為四個階段/區域（如下所示，以及隨后的圖片）。
預熱
恒定加熱
高溫焊接
冷卻
3.2.1 預熱
預熱區是為了揮發焊膏中較低的熔化溶劑。預熱區需要揮發溶劑，但必須控制升溫斜率。
3.2.2 恒定加熱
恒溫區的設置主要控制在錫膏供應商的參數和PCB的熱容量內。在這一階段，印刷電路板達到一個均勻的溫度，焊膏中的焊劑開始積極反應，從而增加了潤濕性。
3.2.3 高溫焊接
在這一區域，發生完全熔化和潤濕反應。該過程的這一部分也需要小心控制，以使溫度上升和下降的斜率不會使部件受到熱沖擊。該區的理想溫度和時間一般為220～260度，30s～60s。
3.2.4 冷卻
在冷卻過程中，溫度下降，焊料尖叫聲再次凝固。它對焊縫的最終結果起著關鍵作用。過慢的冷卻會使部件升高、焊點變暗或焊點不均勻，而快速冷卻會對部件造成熱沖擊。
溫度曲線的設置對于經驗豐富的SMT工程師來說是最重要的，有許多因素需要考慮，這取決于PCBA和組件，包括：
* 組件所能承受的最高溫度。例如，如果板上有ws2812，Makerfabs建議不超過220度，正如我們的建議：為什么WS2812 SK6812 SMT焊后出現故障 .
* 使用的焊膏。不同的面霜可能需要不同的溫度曲線。
* 組件最大尺寸/最大Pin腳數。例如，如果他們是一個大功率感應器，溫度需要更高，以確保錫膏完全融化。
* PCB溫度規格
* ......

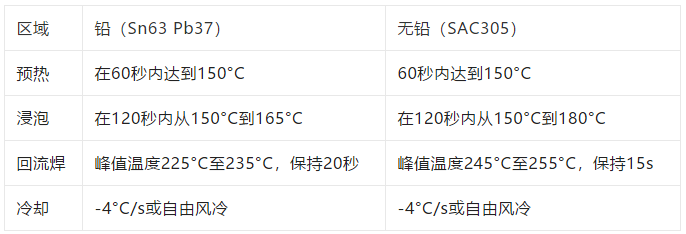

非常粗糙的溫度是：
四、檢驗和測試

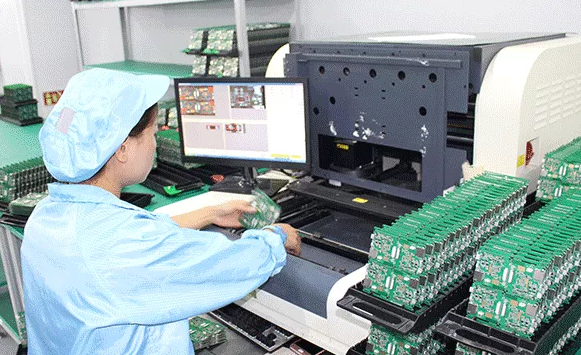

4.1 AOI（自動光學檢測）
在那里，你不能保證所有的組件都是焊接好的，因?yàn)樵S多原因，例如組件丟失/提升/冷連接…AOI被用來檢測這些常見的問題。
AOI機器使用光學方法來檢測缺陷，它使用高清晰度攝像機捕捉電路板的表面并建立其圖像以進行分析。然后將捕獲的圖像與正確參考板的圖像進行比較，以識別各種缺陷，包括不正確的組件、丟失的組件、冷連接等。
4.2 編程工具

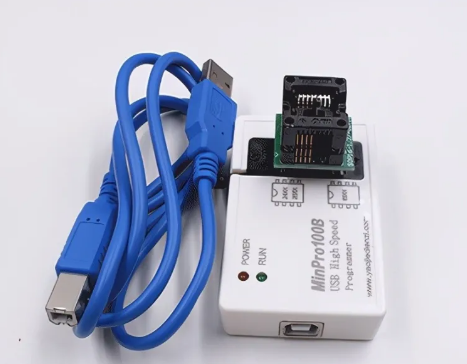

對于功能測試，尤其是控制器板，需要一些編程工具或者燒錄/燒寫工具，如Jlink/離線下載器等工具。
作為生產的一個重要環節，掌握以下芯片的編程經驗，并熟練使用編程工具和相關軟件是有必要的。
* PIC芯片
* ATMEL系列
* ARM系列
* Arduino引導程序和草圖
* FPGA
* MicroPython和Circuit Python相關
* STM系列
* ESP/ESP32系列

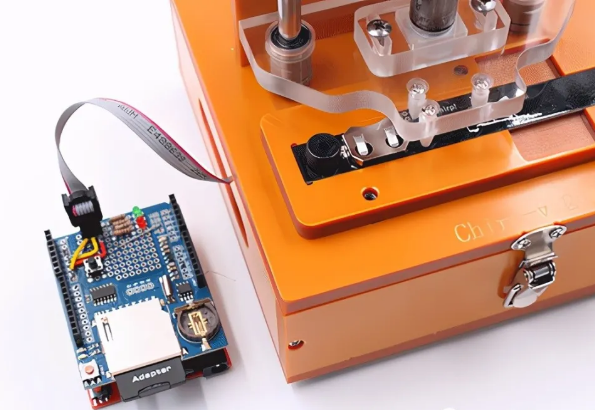

4.3 測試夾具
功能測試是關鍵的一步，以確保最終的PCBA板按預期工作。雖然像焊錫橋或墓碑這樣的物理缺陷使PCBA“應該工作”，而功能測試則使電路板“準備就緒”。
作為一家PCB組裝廠，很難甚至不可能知道客戶的電路板應該如何工作。通常需要PCBA設計師將詳細的測試步驟以及如何判斷電路板是否正常工作。
對于用戶來說，測試板的工廠測試通常是很有幫助的。
一個測試夾具是由許多針組成的，用來接觸PCBA上的焊盤，因此測試人員可以對焊盤進行編程和測試，如果它們按預期工作的話。當然，固件/軟件加載之前，使PCBA板工作。

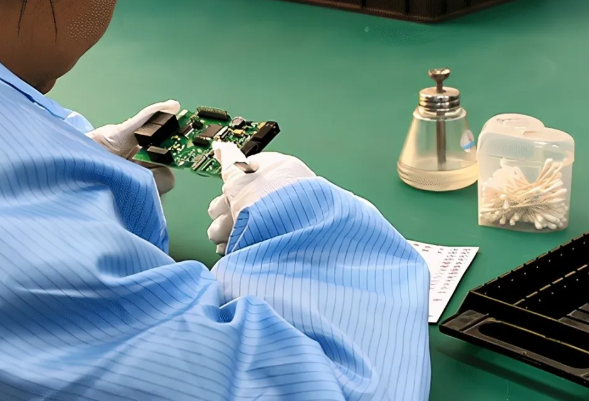

4.4 目檢
是的，這是包裝前的最后一步。完成所有機器步驟后，需要進行最基本/最簡單的目視檢查，以檢查是否有任何疤痕/客戶特殊需要，以及機器無法檢查出的任何其他問題。
