很多的工程師在進行原理圖繪制時，在分頁符網絡后面加了對應的頁碼，但是會出現如圖1所示的情況，數字編碼不對齊，到處都有，很不整齊，要怎樣操作才能對齊頁碼呢？接下來深圳PCB設計公司-深圳宏力捷電子為大家介紹下。

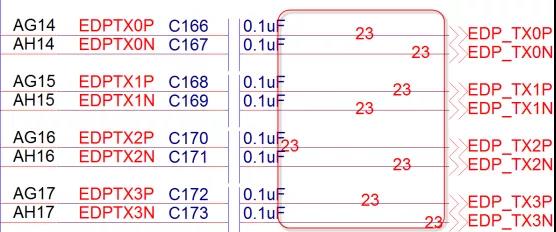

圖1 網絡編碼示意圖
第一種對齊方法
我們在剛開始放置這個頁碼編碼的時候，就把這個數字放置對齊，這樣就省去了我們后面再來對齊的操作，具體操作的辦法如下：
第一步，在放置頁碼編碼的時候，可以設置這個編碼的偏移量，可以按Port去偏置，也可以按Port Name去偏置，如圖2所示，設置Port Name偏置的時候，需要按最大的網絡名稱的距離去估算，設置X Offset的距離；

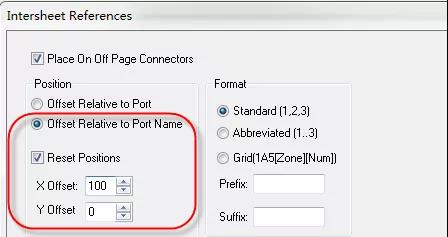

圖2 頁碼編碼偏置示意圖
第二步，我們也可以按照Port去偏置，需要注意的是，我們在使用Port去偏置的時候，我們設置的X Offset的距離為負數，這樣就可以將頁碼編碼進行對齊了，如圖3所示。

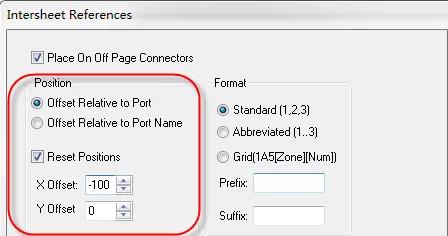

圖3 頁碼編碼偏置示意圖
第三步，按照上述方法進行Port或者是Port Name進行偏置了以后，這樣我們的頁碼編碼就已經對齊了，如圖4所示，

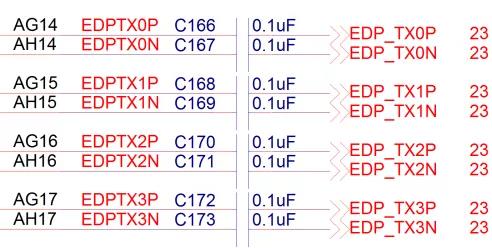

圖4 頁碼編碼對齊示意圖
第二種對齊的方法
當我們已經把這個編碼放好了，我們只需要局部去對齊的話，可以使用Orcad自帶的對齊功能，操作功能如下，
第一步，首先選中需要對齊的頁碼編碼，執行命令Edit-Align命令，如圖5所示，在彈出的界面中選擇對齊的模式即可，這樣就可以對頁碼編碼進行對齊了。

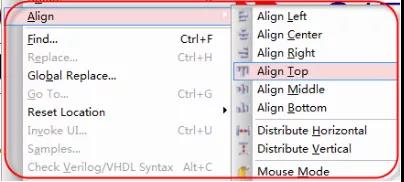

圖5 頁碼編碼對齊命令示意圖
以上就是關于PCB設計原理圖繪制如何對齊分頁符網絡后頁碼的介紹，如果您有電子產品電路板需要做PCB布線設計，歡迎聯系我們。
