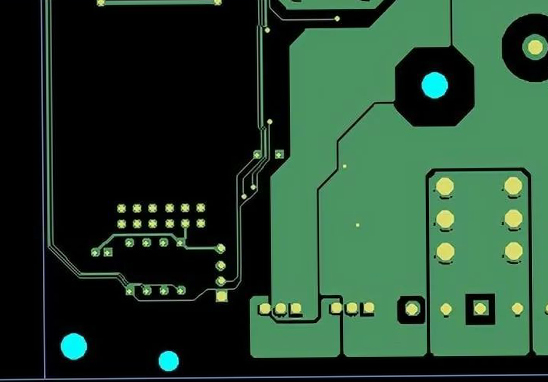

PCB板是電子工業中最為常見的基礎性元器件之一，其覆銅層的設計對PCB的性能有著至關重要的影響。在PCB設計制作過程中，覆銅層的設計是一個不可忽略的環節。接下來深圳PCB設計公司-宏力捷電子為大家介紹PCB覆銅設計的方法，幫助大家輕松理解并掌握PCB覆銅設計的技巧。
PCB覆銅設計的基本原則
1. 足夠的覆銅面積
覆銅面積是PCB板性能的重要指標。在PCB設計中，為了保證電路板的電氣性能，需要有足夠的覆銅面積以確保信號的傳輸和電路板的散熱能力。一般來說，PCB板的覆銅面積應該大于電路板面積的30%。
2. 良好的接地設計
PCB板的接地設計是非常重要的。在PCB設計中，需要合理設置地線，將所有電路板的地線連接到同一個接地點。這樣可以有效地減少電磁干擾，提高電路板的抗干擾能力。
3. 適當?shù)母檶挾群烷g隙
PCB板的跟蹤寬度和間隙也是影響PCB性能的重要因素。一般來說，跟蹤寬度應該根據電路板的電流和電壓來確定，跟蹤間隙應該足夠大，以避免跟蹤之間的電氣干擾。
PCB覆銅設計的具體步驟
1. 確定覆銅層的數量和位置
在PCB設計中，需要根據電路板的要求來確定覆銅層的數量和位置。一般來說，PCB板的覆銅層分為內層和外層兩種。內層覆銅層用于傳輸信號，外層覆銅層用于散熱和接地。
2. 繪制覆銅層的圖形
在確定了覆銅層的數量和位置之后，需要用PCB設計軟件繪制覆銅層的圖形。在繪制過程中，需要注意繪制的準確性和規范性，保證覆銅層的完整性和穩定性。
3. 設置接地和電源
在PCB設計中，需要設置接地和電源。接地和電源是電路板的核心，需要合理設置，以確保電路板的電氣性能和可靠性。
4. 確定跟蹤寬度和間隙
在PCB設計中，需要根據電路板的電流和電壓來確定跟蹤寬度和間隙。跟蹤寬度和間隙的設置需要考慮電路板的電氣性能和機械性能。
5. 優化PCB的性能
在PCB設計中，需要優化PCB的性能。優化PCB的性能可以通過增加覆銅面積、合理布局、設置阻抗控制等方式來實現。
總結
PCB覆銅設計是PCB設計的重要環節，其設計質量直接關系到電路板的性能和可靠性。在PCB設計過程中，需要遵循基本原則，合理設置覆銅層的數量和位置，同時保證跟蹤寬度和間隙的準確性和規范性。通過對PCB的優化，可以進一步提高PCB的性能和可靠性。
