一、爬電距離與電氣間隙是什么？
在做PCB設計時，經常會聽到“爬電距離”和“電氣間隙”這兩個詞，它們是電氣安全中最關鍵的兩個概念，尤其是在高壓、高功率、強電隔離等電路中。
- 爬電距離（Creepage Distance）：指的是沿著絕緣表面兩個導電部分之間的最短路徑。打個比方，就是電會“爬”著絕緣表面走。
- 電氣間隙（Clearance Distance）：是指穿越空氣兩個導電部分之間的最短距離，也就是電會“跳”過去的最短路徑。
二、爬電距離和電氣間隙為什么重要？
這兩個參數直接關系到PCB板的電氣安全性和可靠性。如果距離不足，就可能發生電擊、擊穿甚至起火等嚴重后果，尤其在下列場景中更要特別注意：
- 電源管理、高壓系統、通信設備、變頻器、充電樁等；
- 安規類產品需通過如UL、CE認證；
- 需要長期在潮濕、多塵、污染環境中工作的電路板。
三、爬電距離和電氣間隙的確定方法
1. 按照工作電壓等級分類
IEC 60664-1 把電壓等級與所需爬電距離、電氣間隙做了明確規定：
| 額定電壓（Vrms） | 最小電氣間隙（mm） | 最小爬電距離（mm） |
| ≤ 50V | 0.2 | 0.2 |
| 125V | 0.8 | 1.25 |
| 250V | 1.5 | 2.5 |
| 400V | 3.0 | 5.0 |
| 600V | 5.0 | 8.0 |
注意：具體值還要考慮使用的絕緣材料、污染等級（Pollution Degree）以及過電壓類別（Overvoltage Category）。
2. 污染等級與材料組別
- 污染等級：
- 等級1：無污染或僅干燥的非導電污染
- 等級2：正常家電環境，偶爾電導污染
- 等級3：工業環境，頻繁潮濕、導電污染
- 材料組別（Material Group）：
- I：CTI ≥ 600（高耐漏電性）
- II：400 ≤ CTI < 600
- IIIa/b：100 ≤ CTI < 400（常見FR4）
> CTI即耐漏電起痕指數，參考IEC 60112。

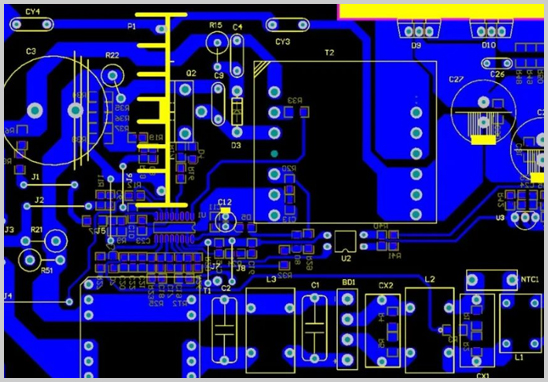

四、PCB Layout中如何實際應用？
作為一家有著20余年經驗的PCB設計公司，我們在實際Layout時，會結合以下幾個方面來進行設置：
1. 用設計規則設定最小距離（DRC）
大多數EDA軟件（如Allegro、Altium Designer、PADS等）都可以根據項目電壓等級，設置“Minimum Clearance Rules”來防止布線過程中的短路風險。
2. 區分高壓與低壓區域
比如在電源模塊設計中，會將AC輸入區域與DC輸出區域物理隔離，保持至少6mm以上的爬電與電氣間隙。
3. 增加隔離槽或開窗
有時即使距離不夠，我們也會在PCB板上開槽或打孔，以拉長爬電路徑，這種方法在高壓產品中非常常見。
4. 符合UL 796與UL 60950標準
為了客戶后續安規認證順利，我們在設計時默認參考UL要求進行最小安全距離布線。
五、合理設計爬電距離與電氣間隙，讓PCB更安全可靠
爬電距離和電氣間隙的設定，表面看是PCB上的一個參數，實則是產品是否安全的重要門檻。宏力捷電子作為專業PCB設計公司，支持BGA封裝、盲埋孔設計、多層板布線優化等復雜需求，并嚴格按照國際標準為客戶設置電氣安全距離，助您項目一次過審，放心生產。
