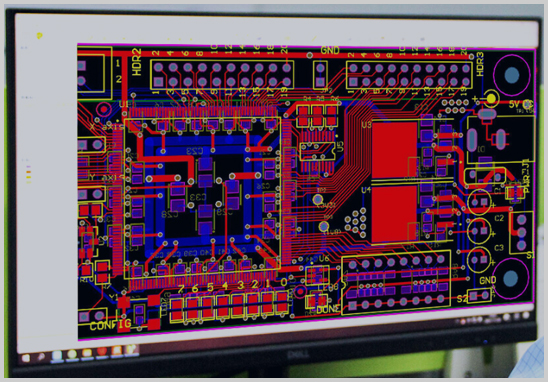

一、為什么PCB短路和開路問題如此常見？
在電路板故障中，短路（Short Circuit）和開路（Open Circuit）幾乎是最常見、也最棘手的電氣問題。
短路可能導致電源損壞、芯片燒毀，甚至整板報廢；開路則會讓信號中斷、功能失效，測試調試都非常困難。
這些問題往往不是生產線的鍋，而是從設計階段埋下的“隱患”——比如走線過密、間距不當、焊盤設計不合理、層間孔處理不規范等。
作為一家專業的PCB設計公司——深圳宏力捷電子，我們總結了多年來在多層板、高速板、BGA封裝、盲埋孔等復雜PCB設計項目中的經驗，以下幾個優化方向，可以幫助大幅降低短路和開路風險。
二、從源頭減少短路風險的設計優化技巧
1. 合理規劃走線間距
PCB短路多數是因?yàn)樽呔€間距過小或焊盤之間太近。
- 一般建議信號線間距≥6mil，高壓線建議≥8mil。
- 對于高密度板（HDI）或BGA區域，可結合制造廠能力進行最小間距評估（可參考《IPC-2221A通用設計標準》）。
- 設計前務必與PCB加工廠確認可實現的最小線寬/間距。
2. 增加地線保護與隔離
在電源線與信號線之間加入地線隔離帶（Guard Trace），可有效防止信號串?dāng)_和短路蔓延。
對高速信號線、差分對線要保持等長、等距，防止信號反射。
3. 精確控制焊盤尺寸與阻焊層設計
- 焊盤與阻焊層開窗間距要充足，防止焊錫橋連。
- BGA封裝區域應采用防焊橋設計（Solder Mask Defined Pad，SMD）防止焊球互連。
- 注意過孔防焊蓋油設計，避免焊料爬入引發短路。
4. 檢查電源與地平面分割
電源與地層的分割若不合理，容易造成電流路徑混亂甚至短接。建議使用EDA軟件的DRC規則（Design Rule Check）進行全板檢測。
三、避免開路風險的設計優化要點
1. 嚴控過孔及焊盤連接可靠性
開路常源于過孔斷裂或焊盤脫落。
- 對于高頻信號或大電流走線，優先選擇大孔徑、厚銅板。
- 對于盲孔/埋孔結構，應嚴格遵守制造層疊順序與壓合次數要求（參考《IPC-6012D剛性電路板性能規范》）。
2. 確保信號完整性與連通性
使用EDA工具（如Allegro、Altium Designer）執行連通性檢查（Connectivity Check），可有效發現未連接或錯誤連接的網絡。
3. 注意熱設計與銅箔平衡
銅厚差異過大會造成PCB彎曲或分層，從而引發開路。
在電源區域使用熱焊盤（Thermal Pad）設計，可以兼顧焊接性與散熱性。
4. 完善可制造性設計（DFM）審核
在出Gerber文件前務必執行DFM審核，檢查線寬、焊盤、阻焊層、鉆孔偏移、Mark點、拼板等細節，避免后期加工導致的斷線問題。
四、設計與生產聯動，降低失效風險
在深圳宏力捷電子，我們不僅提供PCB設計服務，還能一站式完成：
- 電路原理圖布局布線
- BOM清單建立與元器件采購
- 樣板制作與PCBA量產
通過設計與生產數據打通，我們可在設計階段預判制造風險，優化可焊性、提高成品良率。
五、結語：做好設計，就是最好的質量控制
PCB短路與開路問題，說到底是設計規范與制造可行性之間的平衡。
通過合理布局、科學布線、嚴格的設計規則檢查，加上與制造商的充分溝通，就能讓電路板從源頭上“少出問題”。
如果您正面臨PCB設計中可靠性、工藝可行性或批量生產良率問題，
歡迎聯系深圳宏力捷電子 —— 我們擁有多年高精密PCB設計經驗，
可為您提供從方案設計、BOM管理到打樣生產的一站式服務。
