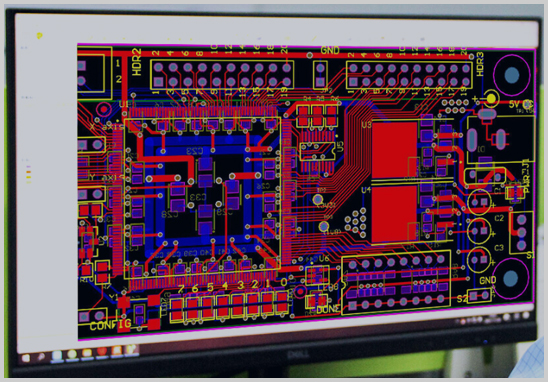

一、為什么PCB要分“這么多層”？
> “不就是一塊板子嗎，為什么要分信號層、電源層、地層這么復雜？”
實際上，PCB分層并不是為了“復雜”，而是為了“穩定、可靠和可量產”。
尤其是在多層PCB、高速信號、BGA封裝、電源電流較大的應用場景中，每一層的存在都有明確的工程意義。
簡單一句話概括：
> PCB設計的本質，就是對不同功能進行“物理隔離和有序管理”。
二、PCB設計中常見的層結構有哪些？
不同軟件（Altium Designer、Cadence、Mentor）名稱略有差異，但核心含義一致。以下是PCB設計中最常見、也是最關鍵的幾類層。
1. 信號層（Signal Layer）
作用一句話說明：
用來走信號線，是PCB真正“干活”的層。
常見類型
- Top Layer（頂層）
- Bottom Layer（底層）
- Inner Signal Layer（內層信號層，多層板）
主要意義
- 承載數字信號、模擬信號、高速差分信號
- 決定信號完整性、時序和抗干擾能力
- 高速PCB中，對走線長度、阻抗控制要求非常高
設計經驗補充
- 高速信號盡量走在緊鄰地層的信號層
- 避免跨分割地
- BGA封裝通常需要多層信號配合盲孔/埋孔出線
2. 電源層（Power Plane）
作用一句話說明：
專門給芯片和電路“供電”的層。
為什么不能隨便用信號線代替？
- 電源電流大
- 對壓降和噪聲敏感
- 需要低阻抗、低回路電感
電源層的意義
- 提供穩定、干凈的電源
- 減少電源紋波和電磁干擾（EMI）
- 提高整板電氣性能一致性
在多層PCB設計中，獨立電源層幾乎是標配。
3. 地層（GND Plane）
作用一句話說明：
PCB里最“低調”，但最重要的一層。
地層的核心作用
- 提供信號回流路徑
- 降低噪聲和串擾
- 提升EMC/EMI性能
- 增強阻抗控制的可預測性
行業共識
> 沒有完整地層的高速PCB，等于“先天體質不足”。
4. 阻焊層（Solder Mask Layer）
作用一句話說明：
決定哪里“能焊”，哪里“不能焊”。
分為
- Top Solder（頂層阻焊）
- Bottom Solder（底層阻焊）
主要意義
- 防止焊錫短路
- 提高焊接良率
- 保護銅箔不被氧化
阻焊開窗大小，直接影響：
- BGA焊接可靠性
- 細間距器件的連錫風險
5. 絲印層（Silkscreen Layer）
作用一句話說明：
給人看的“說明書層”。
常見內容
- 元件位號（R1、C3、U5）
- 極性標識
- 方向箭頭、Logo
實際意義
- 方便貼片、維修、測試
- 降低裝配和調試錯誤率
絲印并非越多越好，遮擋焊盤會直接影響生產。
6. 機械層 / 外形層（Mechanical / Outline）
作用一句話說明：
決定PCB“長什么樣”。
包含內容
- 板框尺寸
- 開槽、開孔
- 拼板方式
- 安裝孔位置
對接結構件、外殼設計時，這一層至關重要。
四、多層PCB中“層疊結構”為什么這么重要？
在4層、6層、8層甚至更高層數PCB設計中，真正考驗設計能力的是——
> 層疊（Stack-up）怎么安排？
一個常見的6層PCB示例：
- L1：Top Signal
- L2：GND Plane
- L3：Inner Signal
- L4：Power Plane
- L5：GND Plane
- L6：Bottom Signal
這樣的結構可以實現：
- 良好的信號回流
- 穩定的阻抗控制
- 更低的EMI風險
這也是為什么專業PCB設計公司比“只會畫線”更重要。
五、PCB設計中，合理分層能帶來哪些直接好處？
總結給客戶最關心的幾點：
1. 信號更穩定，不容易出問題
2. EMI/EMC更容易通過
3. BGA、高密度設計更容易量產
4. 減少后期改板和返工成本
5. 為PCBA批量生產打好基礎
六、宏力捷電子在PCB設計分層上的優勢
作為專業PCB設計服務商，宏力捷電子在分層設計方面具備：
- BGA封裝、盲孔/埋孔、HDI板成熟方案
- 從原理圖 → PCB布局 → BOM → 打樣 → PCBA量產一站式服務
- 設計階段即考慮可制造性（DFM / DFA）
客戶只需提供原理圖，其余交給我們即可。
七、結語
PCB設計中的每一層，都不是“多余”的。
分層是否合理，直接決定產品能否穩定運行、順利量產。
如果你正在做：
- 多層PCB設計
- 高速信號PCB
- BGA或高密度板
- 或希望一次設計就能順利投產
找對懂分層、懂制造的PCB設計團隊，往往比反復改板更省錢。
