Gerber格式是線路板行業軟件描述線路板（線路層、阻焊層、字符層等）圖像及鉆、銑數據的文檔格式集合。 Gerber有兩種格式：RS-274X（擴展Gerber格式）和老式的RS-274-D。



RS-274X是RS-274D的延伸版本，除RS-274D之Code 以外，包括RS-274X Parameters，或稱整個extended Gerber format它以兩個字母為組合，定義了繪圖過程的一些特性。

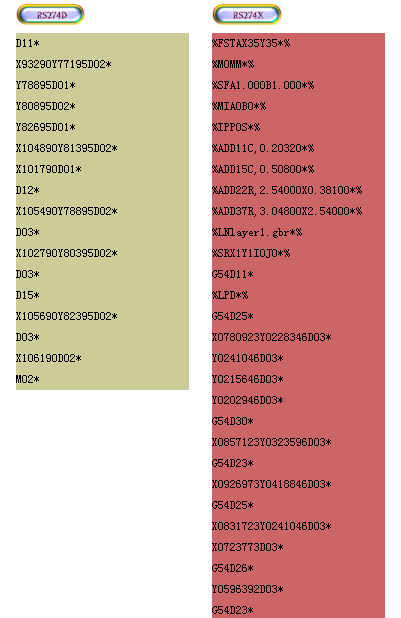

這二種格式的最大分別，在于RS-274X 內含了APERTURE CODE ，也就是我們習慣稱的 D-CODE。以下是二種格式的檔案范例，這二個范例的觀察重點在于 RS274X中包含了由 % 符號所定義的一些衍生資料。這些衍生資料的含義您可參考 RS-274X 的技術資料。



因為RS-274X有衍生資料，所以當CAM程式在讀取RS-274X格式的GERBER(底片) 檔時，不需要設定APERTURE(鏡頭) 檔的來源，以及其數字格式(2.3， 2.4 … and Trailing and Leading ….) ， CAM 程式會自動去分析這些檔頭資料，根據這些資料自動調整。



但是如果你的檔案來源是 RS-274D的格式，那么在讀檔時，除了GERBER(底片)檔外，您還需要去設定APERTURE (鏡頭)檔，而GERBER的數字格式，也必須指定給CAM ，否則 CAM 會不認識您檔案的數字格式，而造成讀出的圖型過大或過小，尺寸完全不對。



若要由我司協助PCB制作時，請以RS-274X檔案為主，可減少工作問題的產生和延誤交期的可能性。
