基于最近的PCB設計趨勢，提高效率成為關鍵目標，為了獲得更好的EMI而采用慢開關器件的權衡并不值得。超級結可在平面MOSFET難以勝任的應用中提高效率。與傳統平面MOSFET技術相比，超級結MOSFET可顯著降低導通電阻和寄生電容。導通電阻的顯著降低和寄生電容的降低雖然有助于提高效率，但也產生電壓（dv/dt）和電流（di/dt）的快速開關轉換，形成高頻噪聲和輻射EMI。



為驅動快速開關超級結MOSFET，必須了解封裝和PCB設計布局寄生效應對開關性能的影響，以及為使用超級結所做的PCB設計布局調整。主要使用擊穿電壓為500-600V的超級結MOSFET。在這些電壓額定值中，工業標準TO-220、TO-247、TO-3P和TO-263是應用最廣泛的封裝。封裝對性能的影響有限，這是因為內部柵極和源極綁定線長度是固定的。只有引腳的長度可以改變，以減少封裝的源極電感。

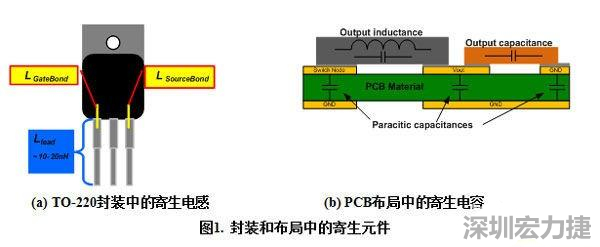

如圖1（a）所示，10nH的典型引線電感看起來不大，但這些MOSFET的di/dt可輕松達到500A/μs！假定di/dt為500A/μs，10nH引線電感上的電壓為VIND=5V；而10nH引線電感的關斷di/dt為1，000A/μs，可產生VIND=10V的電壓。大多數應用和設計都未考慮到此附加電感也會產生電壓，但這一點不可忽視。以上簡單計算顯示，封裝的總源極電感，即綁定線和引腳電感必須降低至可接受的數值。噪聲的另一個來源是布局寄生效應。有兩種可見的布局寄生效應：寄生電感和寄生電容。1cm走線的電感為6-10nH，通過在PCB頂部添加一層并在PCB底部添加GND層，可降低此電感值。另一類型是寄生電容。



圖1（b）顯示了布局中容性寄生效應的原理。寄生電容由兩條相近走線之間或走線與另外一側的地平面之間引起。另一種電容為器件和地平面間的電容。PCB板兩面上的兩個并行走線能夠增加電容，同時還能減少回路電感，從而減少電磁噪聲輻射。下次設計需要超級結MOSFET時，請考慮這些布局提示。

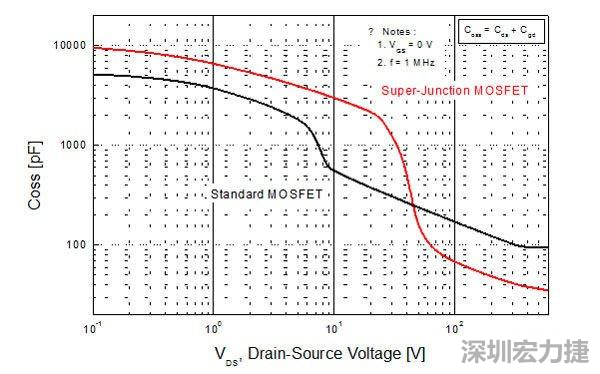

因為MOSFET是單極性器件，因此寄生電容是開關瞬態唯一的限制因素。電荷平衡原理降低了特定面積的導通電阻，而且，與標準MOSFET技術相比，相同RDS（ON）下的芯片尺寸更小。圖1顯示超級結MOSFET和標準平面型MOSFET的電容。標準MOSFET的Coss為中度線性變化關系，而超級結MOSFET的Coss曲線呈現高度非線性關系。因為單元密度較高，超級結MOSFET的Coss初始值較高，但超級結MOSFET中，在約50V漏源電壓附近，Coss會迅速下降，如圖2所示。當使用超級結MOSFET應用到PFC或DC/DC轉換器時，這些非線性效應可能造成電壓和電流振蕩。圖3顯示簡化的PFC電路示意圖，包括功率MOSFET內部寄生元件和外部振蕩電路，外部振蕩電路包含由布板帶來的外部耦合電容Cgd_ext.）。

圖2：平面型MOSFET和超級結MOSFET輸出電容的比較

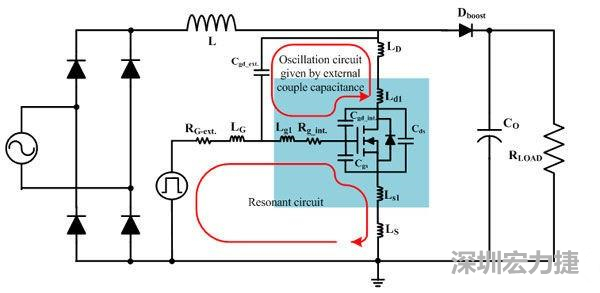

一般來說，有多個振蕩電路會影響MOSFET的開關特性，包括內部和外部振蕩電路。在圖3的PFC電路中，L、Co和Dboost分別是電感、輸出電容和升壓二極管。Cgs、Cgd_int和Cds是功率MOSFET的寄生電容。Ld1、Ls1和Lg1是功率MOSFET的漏極、源極和柵極邦定線以及引腳電感。Rg_int和Rg_ext是功率MOSFET的內部柵極電阻和電路的外部柵極驅動電阻。Cgd_ext是電路的寄生柵極-漏極電容。LD、LS和LG是印刷電路板（PCB）的漏極、源極和柵極走線雜散電感。當MOSFET打開或關閉時，柵極寄生振蕩通過柵極-漏極電容Cgd和柵極引線電感Lg1在諧振電路內發生。

圖3：包含功率MOSFET內外部寄生元件的PFC電路簡圖



在諧振條件（ωL=1/ωC）下，柵極和源極電壓中生成的震蕩電壓遠大于驅動電壓。因諧振變化而產生的電壓振蕩與品質因數成正比，Q（=ωL/R=1/ωCR）。當MOSFET關閉時，漏極寄生電感（LD+Ld1）、柵極-漏極電容Cgd和柵極引線電感Lg1網絡造成柵極振蕩電壓。如果柵極電阻（RG-ext.+Rg_int.）極小，則Q變大。另外，LS兩端的壓降和Ls1源極雜散電感在柵極-源極電壓中產生振蕩，可用表達式（1）表示。寄生振蕩可能造成柵源極擊穿、不良EMI、較大開關損耗、柵極控制失效，甚至可能造成MOSFET故障。

優化電路設計，最大限度地提高超級結MOSFET的性能而又不產生負面影響非常重要。
