一般【電子產品】的生產制造流程分為，【
電路板組裝(PCBA)】及【
成品組裝 (Box Build)】兩大部分。有的工廠只做【電路板組裝(PCBA)】的部分，完成后送到另一個工廠做【成品組裝 (Box Build)】，有的工廠則從頭到尾，其制造流程如下：
SMT 的生產制造流程：
1. PCB載入 (Loading) ： 通常會把 PCB 先用人工方式放進 Magazine Rack (料架)中，以利自動送料生產。

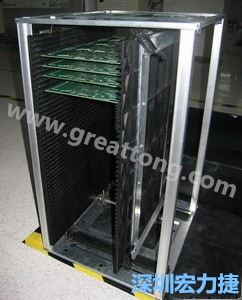

← SMT的料架 (magazine rack)
2. 點膠 (glue dispense) ─：似乎只用在早期的電路板，需經『波峰焊(wave soldering)』的制程。點膠于電子零件下，目的是經過溫度烘烤后，電子零件會黏在電路板上，避免電子零件經過波峰焊(wave soldering)掉落于錫爐中。

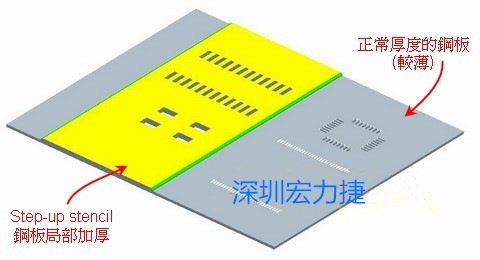

3. 錫膏/鋼網印刷 (Solder paste printing or glue printing) (MPM) ：透過鋼網 (Stencil)把錫膏印刷于電路板上，錫膏是連接PCB及電子零件的橋梁。
4. 錫膏檢查 (Solder paste inspection) ：有些工廠不見得有【錫膏檢查】制程，其最主要目的是在零件貼片前檢查出有問題的錫膏印刷，如是否偏移、錫膏量是否足夠等，然后事先排除或修正這些可能會造成焊錫不良的錫膏印刷。
5. 零件貼片(Pick & Place)：
快速機 ─ 打小零件 (如電阻、電容、電感) (small chip)
慢速機 ─ 泛用機，打大零件 (如IC、連接器)
異形機 ─ 基本上適用夾的，也可以打 Tray 上的零件
手擺件 ─ 如果所有的機器都不能打時，最后用手擺放 (不建議)
SMT 相關文章：
6. 自動光學檢測 (AOI，Auto Optical Inspector) ：光學檢查是否有錯件、掉件、偏移、吃錫不良、吃錫不足、焊錫短路、及錫球的發生，較難檢查空焊、假焊。
7. 手焊零件：有一些電子零件沒有辦法用現有的SMT機器做【貼片】，如果是少量的零件，會選用【手焊】零件；如果多的話會考慮用【波峰焊(wave soldering)】制程。
8. 收板及外觀目檢： 收板時也會讓 PCB 自動進入 Magazine Rack (料架)中，目的一是防止電子零件互相碰傷
PCBA測試
9. 電路板去板邊 (PCBA de-panel)：
V-Cut：折板邊
Router：類似洗床去板邊
參考文章：
10. 電路板測試 (PCBA test)：
MDA/ICT
PCBA功能測試（Function test）
步驟 9 及 10 可以視制程需求互換。
成品組裝 (Box Build)
11. 成品組裝 (Box Build)
12. 老化測試 (Burn/In)
13. 最后測試 (Final Test)
14. 成品入庫 (Ship to stock)
