為什么要做SMT手工貼片加工？

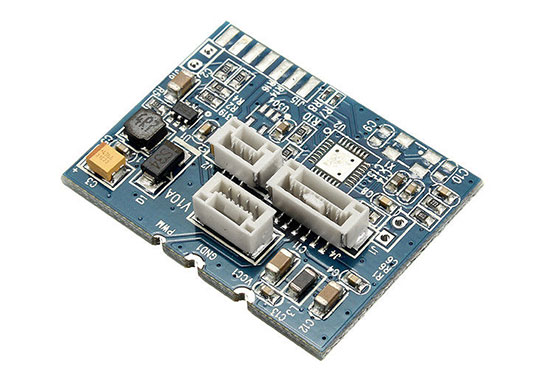

在電路板的貼片過程中，有一些例如開關、按鈕、連接器等無法采用自動化貼片機安裝的元件，需要工程師進行手工貼片，然后進行回流焊。
SMT手工貼片加工流程
1.清潔并固定PCB
在對PCB板進行貼片處理的時候，要首先對PCB進行簡單的檢查，確保其表面清潔，是否有雜質。如果發現PCB上粘有油性手印或者氧化物之類的要用干凈的無紡布進行清潔，使其不用影響后序的上錫焊接工作。在進行SMT手工貼片時，如果設備條件允許，可以使用焊臺等工具將PCB板固定方便焊接。不過一般焊接工作直接用手固定即可，但是需要注意不能用手指直接接觸PCB上的焊盤。
2.固定所需元件
固定所需的貼片元件是SMT手工貼片中最重要的一步。根據貼片元件不同的管腳數目，可以將固定方法大致分為兩類，即單腳固定和多腳固定。對于管腳數目五個以下的貼片元件一般采用單腳固定，更多管腳的元件通常采用多腳固定。
3.焊接管腳
將元件大致固定好之后，就可以對剩下的管腳進行焊接。對于管腳相對較少的元件，可以選擇單手持焊錫，另一只手持烙鐵，依次對點焊接即可。如果管腳多切分布密集，可以使用拖焊的手法，但要注意必須確保所有的管腳都與焊盤連接完好，不能虛焊。
4.清理焊錫
在上一個步驟中如果不小心融化了過多的焊錫，就容易造成PCB短路，為了處理多余的焊錫，可以使用吸錫帶吸除多余的焊錫。
5.清洗焊接點
在完成焊接和清理焊錫的工作后，貼片元件就基本焊接完成了。但是在焊接過程中使用的松香和吸錫帶會讓元件管腳周?chē)鷼埩粢恍┧上悖@些殘留物不會對PCB的正常使用產生太大影響，但是可能會對檢查維護帶來不便，而且也不夠美觀。一般可以采用專業的洗板水進行清潔，如果沒有采用酒精代替也可以，清洗工具可以使用棉簽或者用鑷子夾著無紡布擦拭。完成對電路板的清潔后，SMT手工貼片就算是完成了。
為什么選擇深圳宏力捷做SMT手工貼片加工？
1. 實力保障

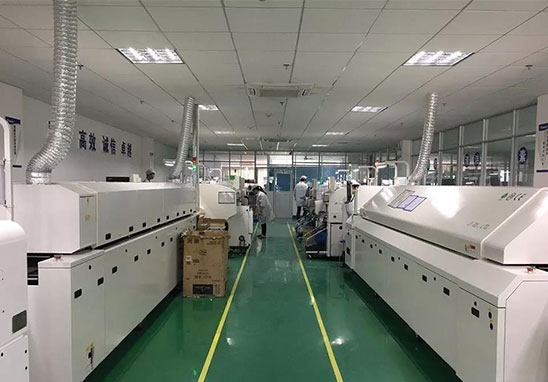

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。

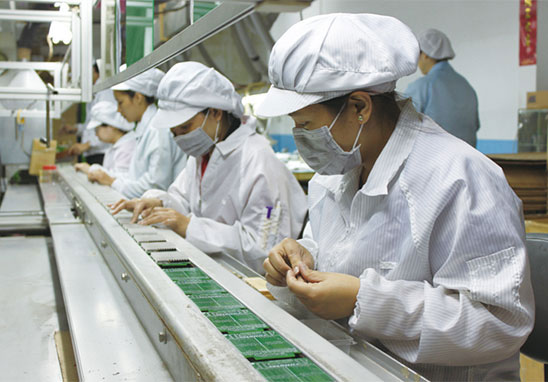

? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性?xún)r(jià)比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
